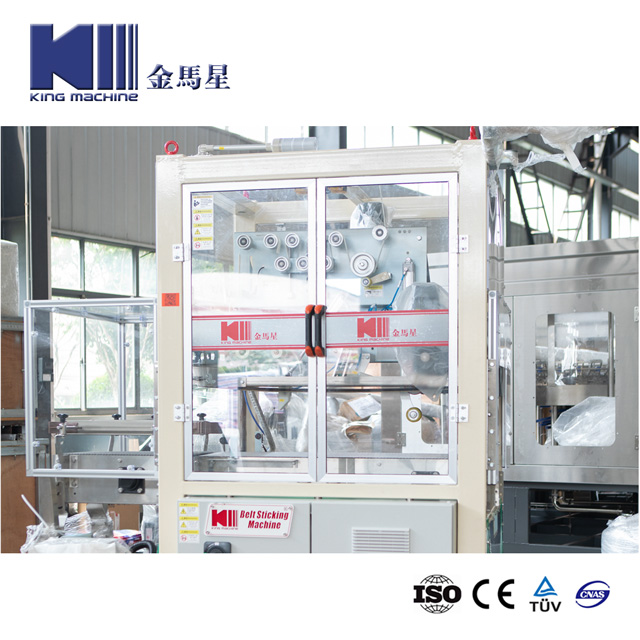

Aplicador de mango automático con sensores de apagado de seguridad en puertas

Descripción de la máquina
La máquina, en su configuración base está compuesta por:
  * Un marco de acero inoxidable (RAL 5015) hecho de vigas tubulares soldadas en una estructura cerrada, provisto de pies ajustables, puertas de seguridad con mamparas de lexan e interruptores de seguridad.
  * Un portacarretes para carretes prefabricados con mango (350 mm de ancho, uno por cada carril)
  * Las cadenas transportadoras de alimentación (una por cada carril), que permiten gestionar el flujo de paquetes procedentes de los carriles anteriores.
  * Un juego de correas superiores, que trabajan en sincronización con los transportadores principales, que mantienen los paquetes firmemente en su lugar desde su parte superior durante el ciclo de aplicación del mango.
  * Cabezal aplicador de asas con cilindros accionados electroneumáticamente para aplicar y cortar el asa de transporte autoadhesiva. Los cabezales de aplicación también pueden funcionar en “modo By-Pass”
  * Un panel de pulsadores con display alfanumérico para mensajes de diagnóstico e indicaciones sobre el estado de funcionamiento de la máquina.
  * Una lámpara de baliza para señalización remota de las condiciones de funcionamiento de la máquina.
  * Un gabinete de control eléctrico montado a bordo de la máquina.
  * Una fotocélula de aviso aguas abajo completa, a instalar en las cintas de salida a la salida de la máquina (cintas transportadoras no incluidas)
  * No hay alarma en la entrada para la detección de paquetes dañados o deformados durante su paso por la máquina. Sin embargo, hay un sensor que comprueba si algún paquete se ha caído en la cinta transportadora antes de entrar en la máquina.

mango aplicador

mango aplicador

mango aplicador

Especificaciones del aplicador de mango automático
Velocidad de la máquina ........................: 30 ciclos por minuto en función del producto y del film
Dimensiones del producto .............: min 60 x 120 x h. 60 mm/máx. 320 x 460 x alto 370 mm
Ancho de la cinta del mango ................: máx. 25 mm
Mango carretes hinchados ancho: 350 mm
Potencia total ........................ : 3.5 kW
Voltaje................................... : 400V - Trifásico / 3 Hz + N + G
Tensión auxiliar ................. : 24V CC/CA.
IP eléctrica ................................ : IP54
Consumo de aire ................ : 100 Nl/min a 6 bares
Peso total................................ : 850 Kg.
Temperatura ambiente de trabajo: mín. +5°C – máx. +40°C
Humedad relativa de la habitación...: máx. 70%
