Description :

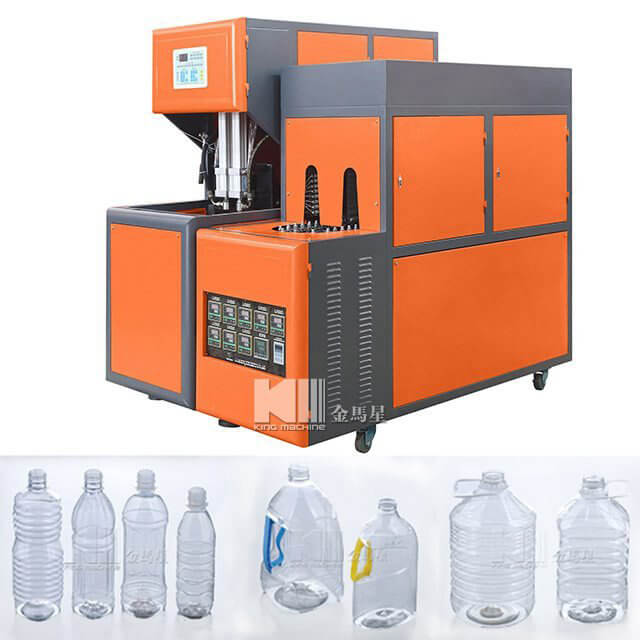

KLa machine de moulage par soufflage de bouteilles semi-automatique M-9B convient à la production de récipients et de bouteilles en plastique PET de 5000 à 10000 ml. Il est largement utilisé pour produire la bouteille gazeuse, l'eau minérale, les cosmétiques de bouteille d'huile de bouteille de pesticide, la bouteille à large ouverture, etc.
● Adopter une double manivelle pour ajuster le moule, un moule à verrouillage lourd, stable et rapide, adopter un four infrarouge pour chauffer la pièce, la pièce tournée et chauffée de manière égale.
● Le système d'air a été divisé en deux parties : la partie action pneumatique et la partie soufflage de la bouteille pour répondre aux différentes exigences d'action et de soufflage. Il peut fournir une pression élevée suffisante et constante pour souffler de grandes bouteilles de forme irrégulière.
● La machine est également équipée d'un silencieux et d'un système de lubrification pour lubrifier la partie mécanique de la machine.
● La machine peut être utilisée en mode pas à pas et en mode semi-automatique.
● La machine est petite avec un faible investissement, facile et sûre à utiliser par une seule personne.
Paramètre technique de la machine de moulage par soufflage:
Entrée paramètre: |
Modèle | KM-9B |
Contenant | Matériel de produit | ANIMAUX |
Volume | 5L-10L |
Sortie théorique | 300-500PCS / H |
Longueur de la préforme | 15mm-460mm |
Diamètre intérieur de la préforme | Φ15mm-200mm |
Moulage | Dimensions maximales de la plaque de moulage (L xl) | 470x500mm |
Épaisseur max. Du moule | 370mm |
Force de serrage | 100KN |
Course d'ouverture du moule | 350mm |
la taille de la machine et le poids | Machine principale (L xlx H) | 193 * 72 * 183cm |
Poids de la machine principale | 800Kg |
Chauffage (L xlxh) | 187*63*145cm |
Poids du radiateur | 250Kg |
Puissance | 17.5kw |
Fonctions de auxiliaire équipements:
(1) Le compresseur d'air est la source d'air pour la machine de soufflage par étirage PET, effectuant le processus de compression de l'air de l'atmosphère à la pression requise.
(2) Le sécheur d'air consiste à éliminer l'humidité de l'air comprimé et à abaisser la température de l'air comprimé dans l'échangeur de chaleur.
(3) Le filtre à air sert à éliminer les impuretés de l'air comprimé, comme le carbone-hydrogène, la poussière minuscule et les particules solides.
(4) Le réservoir d'air doit recevoir et fournir de l'air pour la machine comme stockage.
HP air compresseur:
Compresseur d'air | Unité | 1.58M3/min 30KG |
Volume | M3 | 1.58 |
Pression | Kg | 30 |
Speed | r / min | 850 |
Puissance | KW | 18.5 |
Dimension globale | mm | 1100 * 1100 * 1850 |
Poids | kg | 650 |
Air Refroidissement Drier:
Sécheur d'air de réfrigération | Unité | 2.0M3/min 3.0Mpa |
Capacité d'écoulement | Nm3/ Min | 2.0 |
WP | Mpa | 3.0 |
Temp d'entrée. | ℃ | ≤80 |
Point de rosée | ℃ | 23 |
Temp ambiante | ℃ | ≤38 |
Source d'alimentation | V / HZ | 220/50 |
Puissance du compresseur | Kw | 0.75 |
Moyen froid | mm | (1050 × 650 × 1100) |
Poids | Kg | 120 |
Air Filtre:
Filtre de raffinage | Unité | 2.0M3/min 30 KG |
Capacité de débit | M3 / Min | 2 |
Max. la pression de travail | Mpa | 3.0 |
Temp d'entrée. | ℃ | ≤50 |
Moyen froid | mm | 750 * 350 * 350 |
Poids | Kg | 20 |
