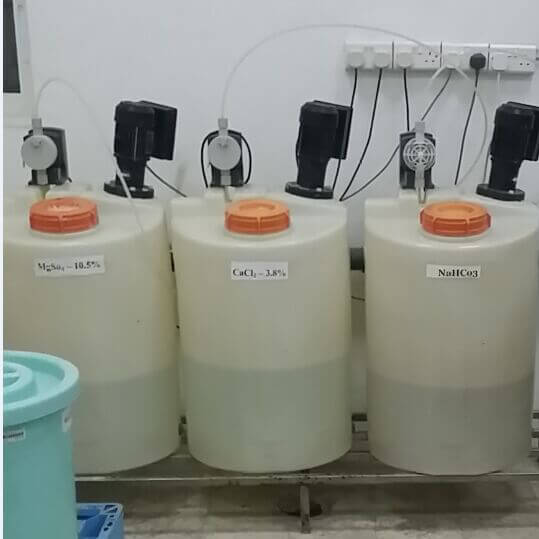

وحدة إضافة الأيونات المعدنية

الخطوط العريضة

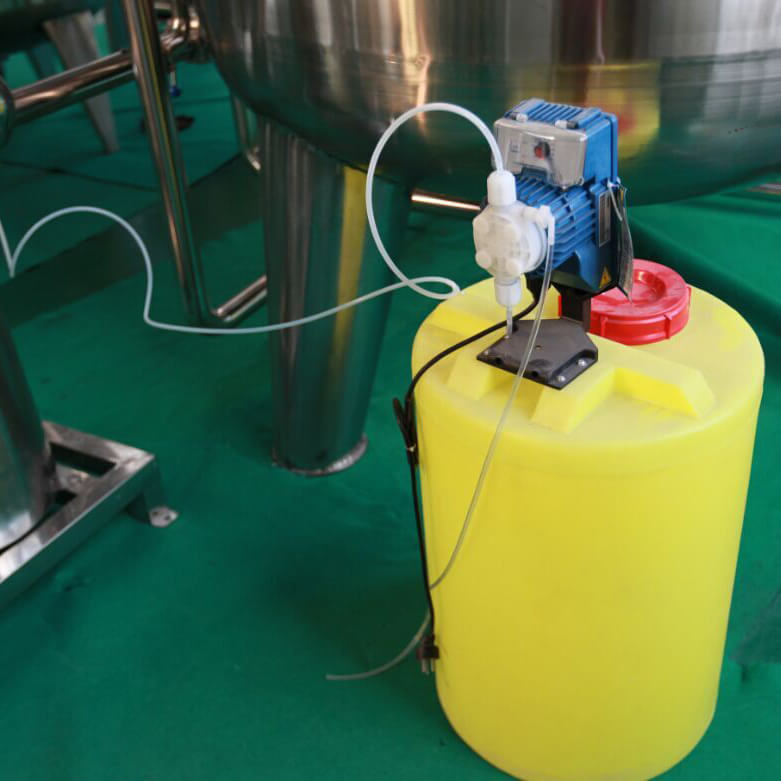

يتم التحكم في مضخة قياس الملف اللولبي من سلسلة CONCEPT c البارزة بواسطة معالج دقيق بطول السكتة الدماغية المتغير وتكرار مضخات قياس الحجاب الحاجز الكهرومغناطيسية المستخدمة لقياس مجموعة متنوعة من نقل السوائل

يعمل

قضيب القيادة بالقوة الكهرومغناطيسية يقود الحجاب الحاجز الترددي في الرأس بسبب حجم تجويف تجويف الرأس وتغيرات الضغط

التغييرات في الضغط الناتجة عن صمام الامتصاص وصمام التفريغ تفتح وتغلق تلقائيًا لتحقيق شفط وتفريغ كيميائي كمي.

CONCEPT C سلسلة بملف لولبي مدفوعة بمضخة قياس السعة المقدرة في نطاق 0.7-23L / h المطابق لضغط الإخراج الأقصى البالغ 16-1.5 بار ، يمكن تعديل مخرج مضخة الإزاحة لأزرار تبديل تردد السكتة الدماغية وضوء LED وفقًا لتعديل طول السكتة الدماغية الثنائيات تشير إلى حالة التشغيل المختلفة والتنبيه

（ظروف العمل ： درجة الحرارة المحيطة: -10 ℃ ～ + 45 ℃

المواد: PP أو PVDF

معلومات تقنية

3.1 المعلمات العامة

كرر دقة القياس من -5 + 15٪

التكرار 2٪ على مدى التشغيل

درجة الحرارة المحيطة المسموح بها -10 +45

مصدر الطاقة 230 فولت 50/60 هرتز -10٪ + 6٪

115 فولت 50/60 هرتز -10٪ + 6٪

مدخل الطاقة

قوة إدخال تردد السكتة الدماغية

90 ضربة / دقيقة 12 واط

120 ضربة / دقيقة 16 واط

180 ضربة / دقيقة 24 واط

فئة الحماية IP65

فئة العزل F

التحكم في الاتصال الخارجي الاختياري النبض إشارة الاتصال السلبي

نبضة 20 مللي ثانية

تحميل الاتصال 5V 0.5mA

التحكم التناظري الخارجي اختياري 4-20mA إشارة التيار

أبعاد التركيب ：

 احتياطات السلامة

Ø يجب عدم استخدام مضخة القياس البارزة دون اختبار أو غير ذلك ، وبالتالي يوصى بتجميع الأجزاء

عواقب الإصابة الشخصية وتلف الجهاز الناجم عن تصور المستخدم

Ø موقع تركيب مضخة القياس لتسهيل وصول موظفي الصيانة والتشغيل إلى منطقة العمل ليس لديهم أي تحيز

عملية العوائق

Ø إذا كان الوسيط المقاس خطيرًا أو غير معروف ، فقم بتشغيل مضخة قياس السائل وصيانتها

نظارات وقفازات واقية

Ø إذا كان الوسيط المقاس عبارة عن سوائل خطرة أو سوائل غير معروفة قبل الخدمة لعرض معايير الأداء المقاسة

تفريغ الطاولة وتنظيفها داخل رأس المضخة

Ø نظرًا لأن الاختبار في المصنع قد يحتوي على مياه متبقية إذا كان لا يمكن قياس الوسائط في البداية للتلامس مع الماء

يجب إزالة الماء بحيث يمكن تشغيل المضخة بزاوية 180 درجة لتحرير الماء الموجود في رأس المضخة ثم استخدام الإحالات المناسبة

اشطف رأس المضخة من فوق الجودة الداخلية من خلال منفذ الشفط

Ø ضغط أنبوب تفريغ مضخة قياس الصيانة لإعطاء التدفق الأول لانبعاثات تجويف رأس المضخة وحظر الاستخدام

على الرأس مع شطف سائل أكال

إذا قمت بإعادة قياس الضغط إلى الوراء ، يمكن إنشاء صمام إغلاق مضخة قياس الضغط عند تشغيل محطة الصرف Ø مضخة قياس مزودة بصمام إغلاق

يمكن أن يكون ثلاثة أضعاف الحد الأقصى للضغط الخلفي المسموح به والذي قد يتسبب في تمزق خط التفريغ لمنع ذلك

واقترح التكرار استخدام صمام تنفيس الضغط للحد من أقصى قيمة مسموح بها للمعدات في الداخل

Ø يجب تحديد طول الشوط في مضخات قياس عملية العمل

Ø استخدم فقط قطر الخرطوم المطابق لموصلات الخراطيم الحلقية ومواصفات الخرطوم المطلوبة وإلا لا

العمل لضمان الاستقرار والتوصيلات الدائمة لا تقلل من حجم خطوط الخراطيم الأطول أو متوسطة اللزوجة إلى

استخدم مقطعًا عرضيًا أكبر لخط الأنابيب ومخمدات النبض

يجب إجراء الإصلاحات الكهربائية الخطرة بواسطة كهربائي مؤهل

من الخطورة أن تقلع قبل صيانة قابس الطاقة أو إيقاف تشغيله

يجب أن تقوم المرحلات المفتوحة بفصل مصدر الطاقة الخاص بها إذا

للتأكد من أن طاقة مضخة عملية الإصلاح لن يتم تشغيلها
