Descrizione:

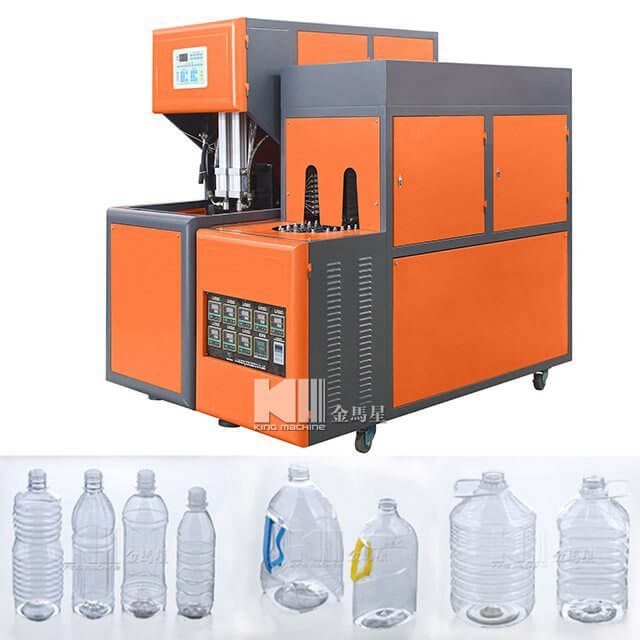

KLa macchina semiautomatica per soffiaggio di bottiglie M-9B è adatta alla produzione di contenitori e bottiglie in plastica PET da 5000 a 10000 ml. È ampiamente utilizzata per la produzione di bottiglie per bevande gassate, acqua minerale, pesticidi, olio, cosmetici, bottiglie a collo largo, ecc.
● Adotta una doppia manovella per regolare lo stampo, uno stampo di bloccaggio pesante, stabile e veloce, adotta un forno a infrarossi per riscaldare la forma, la forma ruota e viene riscaldata in modo uniforme.
● Il sistema pneumatico è stato suddiviso in due parti: una parte di azionamento pneumatico e una parte di soffiaggio della bottiglia, per soddisfare le diverse esigenze di azionamento e soffiaggio. È in grado di fornire una pressione elevata, sufficiente e costante, per soffiare bottiglie di grandi dimensioni e di forma irregolare.
● La macchina è inoltre dotata di silenziatore e sistema di lubrificazione per le parti meccaniche della macchina.
● La macchina può essere utilizzata in modalità passo passo e in modalità semiautomatica.
● La macchina è piccola, richiede un investimento minimo, è facile e sicura da usare anche da una sola persona.
Parametri tecnici della macchina per soffiaggio:
Principale parametro: |
Modello | KM-9B |
Contenitore | Materiale del prodotto | PET |
Volume | 5L-10L |
Output teorico | 300-500PCS / H |
Lunghezza della preforma | 15mm-460mm |
diametro interno della preforma | Φ15mm-200mm |
Stampaggio | Dimensioni massime della piastra dello stampo (L x P) | 470x500mm |
Spessore massimo dello stampo | 370mm |
Forza di serraggio | 100KN |
colpo di apertura dello stampo | 350mm |
Formato della macchina e il peso | Macchina principale (L x P x A) | 193 * 72 * 183cm |
Peso macchina principale | 800Kg |
Riscaldatore (L x P x A) | 187*63*145cm |
Peso del riscaldatore | 250Kg |
Potenza | 17.5kw |
Funzioni di ausiliaria attrezzature:
(1) Il compressore d'aria è la fonte d'aria per la macchina per lo stampaggio a soffiaggio di PET, e svolge il processo di compressione dell'aria dall'atmosfera alla pressione richiesta.
(2) L'essiccatore d'aria serve a rimuovere l'umidità dall'aria compressa e ad abbassare la temperatura dell'aria compressa nello scambiatore di calore.
(3) Il filtro dell'aria serve a eliminare le impurità dall'aria compressa, come carbonio-idrogeno, polvere finissima e particelle solide.
(4) Il serbatoio dell'aria serve a ricevere e fornire aria alla macchina come riserva.
HP air compressore:
Compressore d'aria | Unità | 1.58M3/min 30KG |
Volume | M3 | 1.58 |
Pressione | Kg | 30 |
Velocità | giri / min | 850 |
Potenza | KW | 18.5 |
Dimensione generale | mm | 1100 * * 1100 1850 |
Peso | kg | 650 |
Aria Raffreddamento Drier:
Essiccatore d'aria a refrigerazione | Unità | 2.0M3/min 3.0Mpa |
Capacità di flusso | Nm3/ min | 2.0 |
WP | Mpa | 3.0 |
Temperatura di ingresso | ℃ | ≤80 |
Punto di rugiada | ℃ | 23 |
Temperatura ambiente. | ℃ | ≤38 |
Alimentazione elettrica | V / HZ | 220/50 |
Potenza del compressore | Kw | 0.75 |
Freddo Medio | mm | (1050 × 650 × 1100) |
Peso | Kg | 120 |
Aria Ffiltro:
Raffinazione-Filtro | Unità | 2.0M3/min 30Kg |
Capacità di flusso | M3/min | 2 |
Pressione massima di lavoro | Mpa | 3.0 |
Temperatura di ingresso | ℃ | ≤50 |
Freddo Medio | mm | 750 * * 350 350 |
Peso | Kg | 20 |
