Applicatore automatico della maniglia con sensori di arresto di sicurezza sulle porte

Descrizione della macchina
La macchina, nella sua configurazione base, è composta da:
  * Telaio in acciaio inox (RAL 5015) realizzato con travi tubolari saldate in una struttura chiusa, dotato di piedini regolabili, porte di sicurezza con schermi in lexan e interruttori di sicurezza.
  * Porta-rocchetti per mulinelli preassemblati con manovella (larghezza 350 mm – uno per ogni corsia)
  * Le catene di trasporto in ingresso (una per ogni corsia), che consentono la gestione del flusso di confezioni provenienti dalle corsie a monte
  * Un set di nastri superiori, che lavorano in sincronia con i nastri trasportatori principali, che mantengono saldamente in posizione le confezioni dall'alto durante il ciclo di applicazione della maniglia.
  * Testina di applicazione maniglia con cilindri ad azionamento elettropneumatico per applicare e tagliare la maniglia di trasporto autoadesiva. Le testine di applicazione possono funzionare anche in “modalità By-Pass”.
  * Un pannello di pulsanti con display alfanumerico per messaggi diagnostici e indicazioni sullo stato di funzionamento della macchina
  * Una lampada di segnalazione per la segnalazione a distanza delle condizioni operative della macchina.

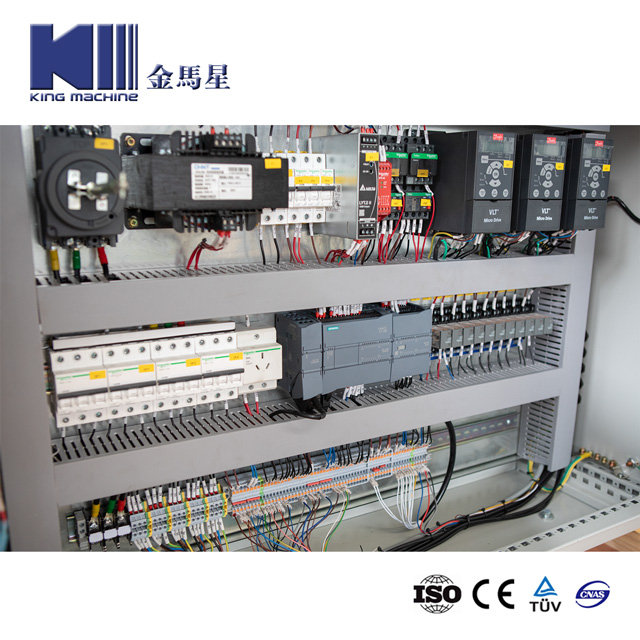

  * Un quadro elettrico di controllo montato a bordo della macchina
  * Una cella fotoelettrica di segnalazione a valle, da installare sui nastri trasportatori di uscita della macchina (nastri trasportatori non inclusi).
  * Non è presente alcun allarme in ingresso per rilevare eventuali confezioni danneggiate o deformate durante il passaggio attraverso la macchina. È tuttavia presente un sensore per verificare se le confezioni si sono rovesciate sul nastro trasportatore prima di entrare nella macchina.

manico applicatore

manico applicatore

manico applicatore

Specifiche dell'applicatore a maniglia automatica
Velocità della macchina ......................: 30 cicli al minuto in funzione del prodotto e della pellicola
Dimensioni del prodotto .............: min 60 x 120 x h. 60 mm/max 320 x 460 x h 370 mm
Larghezza del nastro dell'impugnatura: max 25 mm
Larghezza della manovella per i mulinelli: 350 mm
Potenza totale .......................... : 3.5 kW
Tensione................................... : 400V - Trifase / 50 Hz + N + G
Tensione ausiliaria ................. : 24 V CC/CA.
Caratteristiche elettriche IP ............................. : IP54
Consumo d'aria ............... : 100 Nl/min a 6 bar
Peso totale .......................... : 850 Kg
Temperatura ambiente di lavoro: min +5°C – max +40°C
Umidità relativa della stanza ....... : massimo 70%
