شرح دستگاه
این دستگاه، در پیکربندی پایه خود، از اجزای زیر تشکیل شده است:

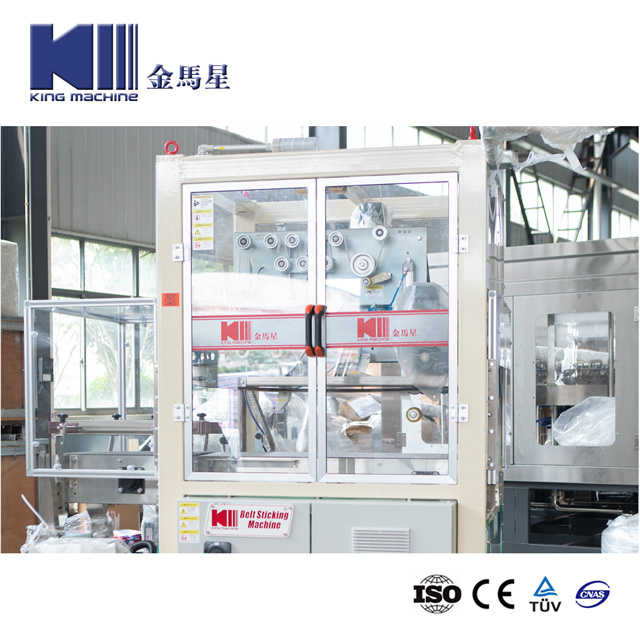

* یک قاب ضد زنگ (RAL 5015) ساخته شده از تیرهای لوله‌ای جوش داده شده در یک ساختار بسته، مجهز به پایه‌های قابل تنظیم، درب‌های ایمنی با توری‌های لکسان و کلیدهای امنیتی
* نگهدارنده قرقره برای قرقره‌های دسته‌دار از پیش ساخته شده (عرض ۳۵۰ میلی‌متر - یکی در هر لاین)
* زنجیرهای نقاله ورودی (یکی برای هر خط)، که امکان مدیریت جریان بسته‌هایی را که از خطوط بالادست می‌آیند، فراهم می‌کند.
* یک مجموعه از تسمه‌های بالایی، که همزمان با نقاله‌های اصلی کار می‌کنند و بسته‌ها را در طول چرخه‌ی جابجایی، از بالای خود محکم در جای خود نگه می‌دارند.

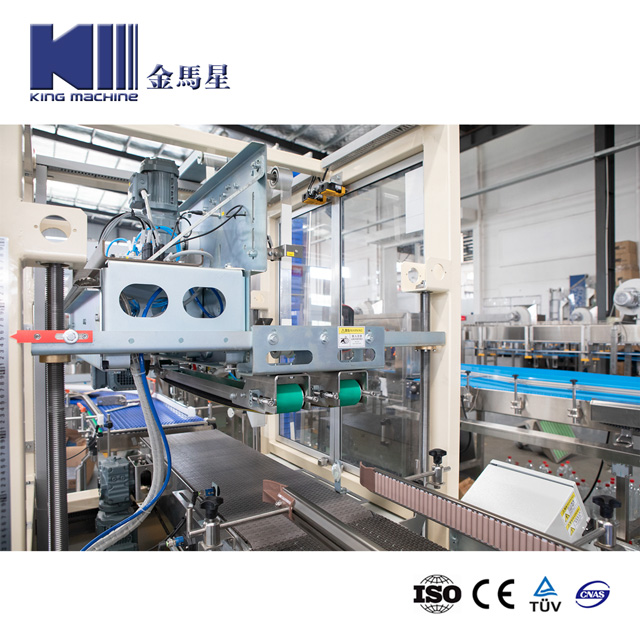

* سر دسته چسب زن با سیلندرهای الکتروپنوماتیکی برای اعمال و برش دسته حمل چسب. سرهای چسب زن همچنین می‌توانند در حالت «بای پس» کار کنند.
* یک پنل فشاری با صفحه نمایش الفبایی-عددی برای پیام‌های تشخیصی و نشانه‌هایی در مورد وضعیت عملکرد دستگاه
* یک چراغ راهنما برای اطلاع‌رسانی از راه دور در مورد شرایط کار دستگاه
* یک کابینت کنترل الکتریکی که روی دستگاه نصب شده است
* یک سلول فوتوالکتریک هشدار دهنده کامل برای پایین دست، که باید روی نوار نقاله های خروجی در خروجی دستگاه نصب شود (نوار نقاله ها شامل نمی شوند)
* در ورودی دستگاه، هیچ آلارمی برای تشخیص آسیب‌دیدگی یا تغییر شکل بسته‌ها در حین عبور از دستگاه وجود ندارد. با این حال، یک حسگر وجود دارد که بررسی می‌کند آیا بسته‌ای قبل از ورود به دستگاه، روی نوار نقاله افتاده است یا خیر.
 اداره کننده |  اداره کننده |  اداره کننده |
مشخصات اپلیکاتور دسته اتوماتیک
سرعت دستگاه ......................: 30 سیکل در دقیقه در عملکرد محصول و فیلم
ابعاد محصول .............: حداقل ۶۰ × ۱۲۰ × ارتفاع ۶۰ میلی‌متر / حداکثر ۳۲۰ × ۴۶۰ × ارتفاع ۳۷۰ میلی‌متر
عرض نوار دسته ................: حداکثر 25 میلی‌متر
عرض قرقره‌های دسته‌دار: ۳۵۰ میلی‌متر
توان کل ...........................: ۳.۵ کیلووات
ولتاژ................................... : ۴۰۰ ولت - ۳ فاز / ۵۰ هرتز + N + G
ولتاژ کمکی ................. : ۲۴ ولت DC/AC.
درجه حفاظت الکتریکی ........................... : IP54
مصرف هوا ............... : ۱۰۰ نیوتن بر دقیقه در ۶ بار
وزن کل ..........................: ۸۵۰ کیلوگرم
دمای اتاق کار: حداقل ۵+ درجه سانتیگراد - حداکثر ۴۰+ درجه سانتیگراد
رطوبت نسبی اتاق .......: حداکثر ۷۰٪
