Alat Pengaplikasi Pegangan Otomatis dengan Sensor Pemutus Daya Pengaman pada Pintu

Deskripsi mesin
Mesin tersebut, dalam konfigurasi dasarnya, terdiri dari:
  * Rangka baja tahan karat (RAL 5015) yang terbuat dari balok tubular yang dilas dalam struktur tertutup, dilengkapi dengan kaki yang dapat disesuaikan, pintu pengaman dengan layar lexan dan sakelar pengaman.
  * Dudukan reel untuk reel siap pakai dengan pegangan (lebar 350mm – satu untuk setiap jalur)
  * Rantai konveyor pemasukan (satu per setiap jalur), memungkinkan pengelolaan aliran kemasan yang datang dari jalur hulu.
  * Satu set sabuk atas, yang bekerja secara sinkron dengan konveyor utama, yang menahan kemasan dengan kuat di tempatnya dari bagian atas selama siklus pemasangan pegangan.
  * Kepala pemasangan pegangan dengan silinder yang diaktifkan secara elektro-pneumatik untuk memasang dan memotong pegangan jinjing berperekat. Kepala pemasangan juga dapat bekerja dalam mode "By-Pass".
  * Panel tombol tekan dengan tampilan alfanumerik untuk pesan diagnostik dan indikasi status fungsi mesin.
  * Lampu suar untuk memberi sinyal jarak jauh tentang kondisi pengoperasian mesin
  * Kabinet kontrol listrik yang terpasang di mesin
  * Sel fotolistrik peringatan hilir lengkap, untuk dipasang pada konveyor keluaran di bagian keluar mesin (konveyor tidak termasuk)
  * Tidak ada alarm pada bagian pemasukan untuk mendeteksi kemasan yang rusak atau berubah bentuk selama melewati mesin. Namun, terdapat sensor untuk memeriksa apakah ada kemasan yang terjatuh di konveyor sebelum masuk ke mesin.

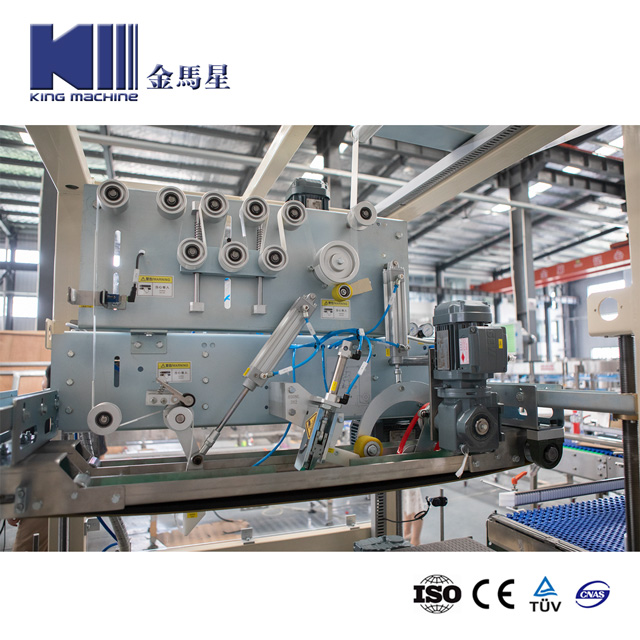

menangani aplikator

menangani aplikator

menangani aplikator

Spesifikasi aplikator pegangan otomatis
Kecepatan mesin ......................: 30 siklus per menit, bergantung pada produk dan film.
Dimensi produk .............: min 60 x 120 x t. 60 mm/maks 320 x 460 x t 370 mm
Lebar pita pegangan ................: maks. 25 mm
Lebar gagang gulungan: 350 mm
Daya Total .......................... : 3.5 kW
Tegangan................................... : 400V - 3 Fase / 50 Hz + N + G
Tegangan bantu ................. : 24V DC/AC.
Kelistrikan IP ............................. : IP54
Konsumsi udara ............... : 100 Nl/menit pada 6 bar
Berat total .......................... : 850 Kg
Suhu ruang kerja: min +5°C – maks +40°C
Kelembapan relatif ruangan ....... : maks. 70%
