Mesin Pengisian Bir Draft Kapasitas Kecil

Prinsip kerja mesin:

1. Ketika kaleng kosong masuk ke set pertama secara otomatis oleh konveyor, tabung gas (karbon dioksida) secara otomatis turun ke bagian bawah kaleng dan menyuntikkan karbon dioksida (CO2), yang menggantikan udara di dalam kaleng karena perbedaan densitas karbon dioksida dan udara.

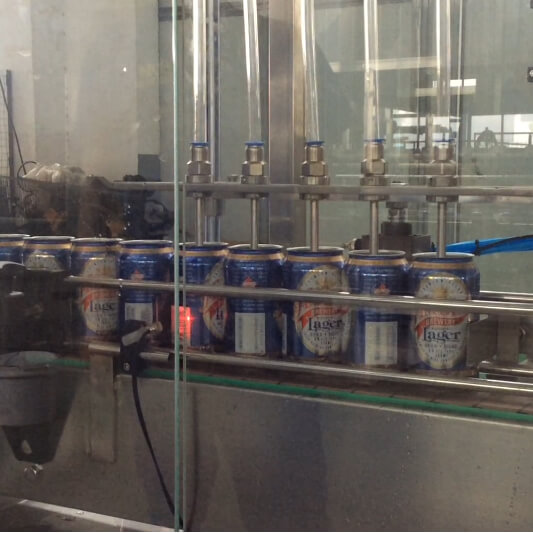

2. Kaleng berisi CO2 yang telah disuntikkan secara otomatis masuk ke set kedua melalui konveyor, selang bir secara otomatis turun ke bagian bawah kaleng dan mengisi bir.

3. Kaleng yang sudah terisi masuk ke mesin penyegel secara otomatis melalui konveyor, sebelum penyegelan, CO2 disuntikkan.

Kemudian mulailah menutup rapat, yang memastikan tidak ada udara di dalam kaleng.

Konfigurasi:

Informasi detil:

PELANGGAN: IPS

UKURAN PRODUK: 355ml Diameter 211/Leher 202 x Tinggi 413 Kaleng Aluminium

TINGKAT PRODUKSI: 1,500cph atau (25cpm - Kaleng Per Menit)

PRODUK ISI: Bir

TABEL PENGUNGGAHAN CAN

·         Digunakan untuk menyimpan kaleng sebelum dibilas.

RINSER JALUR GRAVITASI

·         Susunan Pembilas Putar Menurun

                    o   Putar Bilas Turun Sudut 30

o   Pipa Nozel Semprot Pembilas Memiliki Sambungan Titik Tunggal

o   Track dan Rinser didukung.

·         Saluran Masuk dan Saluran Keluar Pembilas Rel

·         Area penyemprotan tertutup sepenuhnya untuk menampung kabut semprotan dan limpasan air.

·         Bak Penampung Tetesan Air di Bawah Rel dengan Saluran Pembuangan

·         Alat pembilas yang diproduksi dengan baja tahan karat 304.

·         Unit ini memiliki solenoida untuk mematikan aliran air saat mesin tidak beroperasi.

·         Mampu memproses 1500 kaleng per jam (cph) atau 25 kaleng per menit (cpm).

Area Semprotan Tertutup Sepenuhnya

KONVEYOR PAKAN

·         Jalur konveyor pemasukan pengisi/penyegel jalur tunggal selebar kurang lebih 5 kaki (1524 mm) dari mesin pembilas akan menyapu ke konveyor pemasukan pengisi/penyegel.

·         Konveyor memiliki Kaki Penopang

·         Badan Samping Konveyor diproduksi dengan baja tahan karat 304.

·         Seharusnya hanya ada satu motor penggerak untuk seluruh konveyor yang terpasang pada konveyor pengeluaran.

UNIT INJEKSI CO2 EMPAT KEPALA & UNIT PENGISI CAIRAN EMPAT KEPALA

·         Unit Pengisi/Penyegel berukuran sekitar 86” panjang x 39” lebar & 78” tinggi

o   Panjang 2200mm x Lebar 1000mm x Tinggi 2000mm

·         Mampu memproses 1500 (CPH) Kaleng Per Jam atau 25 (CPM) Kaleng Per Menit.

·         4. Kepala Tiup CO2 untuk Pengenalan CO2 (karbon dioksida) untuk Evakuasi Oksigen

·         Stasiun Pengisian Cairan 4 Kepala

·         Rel pemandu yang dapat disesuaikan untuk stabilitas kaleng.

·         Filler/Seamer memiliki pelindung Plexiglas 360 derajat penuh dengan pintu.

·         Paket Kontrol Lengkap

o   Satu Kabinet Kontrol untuk Mesin Pengisi, Mesin Penyegel, Konveyor, dan Perangkat Tambahan Lainnya

·         Pengisi yang diproduksi dengan baja tahan karat 304

·         Akan ada wadah penampung air di bawah mesin utama.

OPERASI PENYAMBUNGAN GANDA SATU STASIUN

·         Operasi Jahitan Ganda Stasiun Tunggal

·         Sebelum penutup penetes digunakan, dosis CO2 disuntikkan.

·         Sebelum Pengoperasian Penyegelan, Penetes Tutup Otomatis

·         Stasiun Penyegel Kaleng Off Line

o   Kaleng diposisikan untuk terhubung dengan penjepit sambungan.

o   Kepala alat penyegel, saat berputar, turun ke kaleng untuk mengaktifkan alat penyegel.

·         Operasi Penyambungan 2 Tahap (Termasuk Chuck Penyambung)

o   Tahap 1 melipat Ujung Lengkungan di sekeliling Flensa Kaleng

o   Tahap 2 menyetrika jahitan ganda hingga membentuk bentuk akhir dan menciptakan segel kedap udara.

·         Penetetes Tutup Otomatis

·         Mesin penyegel diproduksi dengan pelat baja dan baja tahan karat 304 (lihat gambar di bawah).

KONVEYOR PEMBUANGAN

·         Konveyor Pengeluaran Pengisi/Penyegel Jalur Tunggal Kira-kira 5 kaki (1524 mm)

·         Bagian Konveyor memiliki Kaki Penopang

·         Satu motor tunggal menggerakkan sabuk dari konveyor pemasukan melalui mesin pengisi/penyegel. sampai ujung Konveyor Pembuangan

o   PLC: Mitsubishi

o   Daya Motor: 0.55kw

·         Badan Samping Konveyor diproduksi dengan baja tahan karat 304.

MEJA PENGEMASAN PEMBONGKARAN

·         Konveyor pengeluaran mampu mendorong ke Meja Pengemasan

·         90 derajat terhadap konveyor pengeluaran dan kabel penahan minimal 70 kaleng.

·         Terdapat rel untuk mencegah kaleng berisi minuman jatuh.

PERMINTAAN INFORMASI TAMBAHAN

·         Power:

o   60 Hertz untuk Kebutuhan Daya di AS

o   Tegangan 220VAC 3 fase lebih disukai.

·         Persyaratan Udara Terkompresi 0.5m3 / min

·         Paket Kontrol Kabinet Tunggal untuk Mesin Pengisi & Penyegel

·         Motor Penggerak Sabuk Konveyor

·         Jaminan

·         Garansi 1 tahun

·         Garansi meliputi: Komponen dijamin terhadap cacat produksi selama empat belas bulan sejak tanggal pengiriman berdasarkan delapan jam/shift kerja lima hari seminggu. Garansi ini tidak mencakup komponen yang habis pakai dan kerusakan komponen akibat penggunaan peralatan yang tidak tepat, penyalahgunaan komponen yang aus karena pemakaian normal, dan lain sebagainya.
